Nos moyens

• GAMRAY – Laboratoire de rayonnement Gamma (Co60) / ISO 17025
• HELIOS – Hardness Evaluation with Laser for Investigation Of SEE
• VASCO – Source de Californium (Cf252)
• Moyens UV, cyclage thermique protons solaires,
• SWIPI  – simulateur de protons solaires

 TRAD a également des accès privilégiés à des sites externes : ions lourds, protons, neutrons, gamma forte activité, etc.

 Dans le cas où vous avez développé votre propre banc de test et que vous souhaitez utiliser uniquement nos moyens d’irradiation, TRAD peut les mettre à votre disposition et notre équipe peut vous apporter son assistance.

GAMRAY – Laboratoire de rayonnement Gamma (Co60) / ISO 17025

Notre système d’irradiation GAMRAY est une source de Co60 panoramique – rayonnement gamma comportant deux raies principales à 1,17 MeV et 1,33 MeV :

• Débit de 7 rad(Si)/h à 4 krad(Si)/h
• Température de la chambre régulée : 20°C (±2°)
• Volume de la chambre utile : 6m x4mx3m

En 2017, nous avons réalisé une comparaison interlaboratoire avec le moyen d’irradiation de l’ESA-ESTEC. Cette étude a démontré la validité de nos moyens de mesures de la dosimétrie – Télécharger le rapport complet

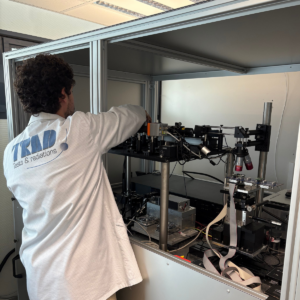

HELIOS – Hardness Evaluation with Laser for Investigation Of SEE

Près de 50 % des composants CMOS disponibles dans le commerce étant sensibles aux effets unitaires destructeurs dans les environnements de rayonnement spatial, les essais par laser pulsé constituent une alternative rapide et économique aux accélérateurs d’ions lourds pour la présélection des composants, une méthode que TRAD maîtrise depuis plus de dix ans, avec plus d’une centaine de dispositifs testés.

Deux lasers sont disponibles au sein de l’installation HELIOS :

Un laser à absorption de photons uniques (SPA) :

• Longueur d’onde : 1 064 nm
• Durée d’impulsion : < 700 ps
• Fréquence de répétition allant d’un tir unique jusqu’à 50 kHz
• Energie d’impulsion réglable de quelques pJ à plusieurs nJ
• Diamètre du faisceau laser : de 1,8 µm (x100) jusqu’à 8 µm (x10)

Il est adapté au criblage SEE des dispositifs en silicium, grâce à un procédé d’absorption de photons uniques (SPA).

Un laser à absorption à deux photons (TPA) :

• Longueur d’onde : 400-2200 nm
• Durée d’impulsion: < 370 fs
• Fréquence de répétition allant d’un tir unique jusqu’à 100 kHz
• Energie d’impulsion réglable de quelques pJ à plusieurs nJ
• Diamètre du faisceau laser : 1,8 µm (x100) jusqu’à 8 µm (x10)

Il est à longueur d’onde réglable et peut être utilisé à des fins de recherche ainsi que pour tester des composants à large bande interdite, en recourant aux processus d’absorption à deux photons (TPA).

VASCO – Source de Californium (Cf252)

Cette source de faible activité (quelques µCi) est utilisée dans une chambre sous vide, équipée de la même connectique que les sur les accélérateurs utilisés pour les essais ions lourds.

On utilise ce moyen pour préparer les essais SEE et optimiser le temps passé sur les accélérateurs sur des sites externes.

Moyens UV

Notre moyen d’exposition UV permet d’irradier des échantillons sous vide, en accord avec la norme ECSS-Q-ST-70-06C. La surface d’exposition disponible est de 6 x 6 cm. Ce moyen de test permet d’accélérer le temps d’exposition jusqu’à un facteur 15, tout en respectant le nombre d’ESH (Equivalent Sun Hour).

Cyclage thermique

Nous disposons de plusieurs enceintes de cyclage thermique, sous vide et sous atmosphère inerte, adaptées à la norme ECSS-Q-ST-70-04C. Les gammes de température accessibles sont :

-190°/+190°C ou -180°/+200°C sous vide

-180°/+400°C sous atmosphère inerte

Toutes nos enceintes de cyclage thermique permettent d’implémenter des mesures électriques in-situ.

SWIPI – Solar Wind Proton Irradiator

Nous disposons d’un moyen de simulation expérimentale du vent solaire qui permet d’exposer des échantillons à des protons basse énergie sous vide (gamme d’énergie 300 eV à 5 keV). L’exposition peut être réalisée à haute ou basse température, dans la gamme -180°/+200°C, avec mesures électriques in-situ.
